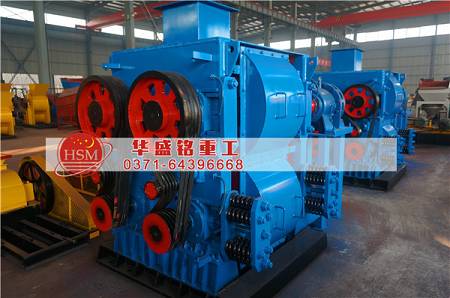

浅谈四辊破碎机液压系统原理

作者：admin 发表于： 2017-09-12 08:55

范老师 技术工程师

获取报价

四辊破碎机厂家云鼎_云鼎（中国）重工始终坚持把创新放在首位。企业创新有助于企业发展，企业发展更有助于产品的长期畅销。我们云鼎_云鼎（中国）把我们的四辊破碎机的质量当做企业的重中之重，什么时候都不会放松，而且要常抓不懈，质量问题要时时讲时时抓，借此来多方面提高质量管理水平。

四辊破碎机液压系统原理：

1、辊缝调整原理：调整前，除截止阀11关闭外，其余截止阀全部打开。操纵手动换向阀4推动辊子进退自如后，即可调整辊子间隙。上下辊应分别调整（轮流开关截止阀6），一般先调整下辊。先拉动辊子留出较大间隙，在一对辊子间放入一块需要调整间隙量的钢板，操纵手动换向阀4推动辊子，当辊子夹住钢板，压力表压力突然剧增时，立刻操纵换向阀4停止向系统供油并停泵，随即关闭截止阀6和12来封闭系统。然后打开截止阀11，转动辊子取出钢板，辊缝调整完毕。

2、液压保险原理：因油路封闭，正常工作时，在破碎力作用下，排料口保持在调整值内，液压系统压力可达5 MPa左右（蓄能器8的充气压力），维持所需的破碎力。若非破碎物进入或其他意外情况发生，排料口增大，液压缸受压回油，压力剧增。当超过5 MPa时，蓄能器8气囊受压，液压缸排出的油通过单向节流阀9的单向阀快速进入蓄能器。当非破碎物排除或意外原因消除后，气囊使油再通过该节流阀缓冲后压回液压缸，辊子复位。如发生堵矿事故，非破碎物不能排除，使系统压力高于溢流阀5的调整值时，系统内液压油通过该阀流回油箱，保护主机及液压系统不致因压力过高而损坏。这些都是区别于机械式弹环保险的大特点或优点。

3、改善偏载原理：如前所述，工作时，液压系统压力升高不是靠液压泵向系统供油所产生，而是由辊子施加给液压缸的破碎力所引起。当一个液压缸受到较大的突加破碎力后退时，该端辊缝有增大的趋势。由于每对液压缸的有缸腔与无杆腔相互交错连通，当其中一个液压缸活塞后退，排出的油进入另一液压缸的有杆腔，从而使另一液压缸活塞也有向后运动（辊缝增大）的趋势，从而使两液压缸达到同步运行，保持辊缝均匀。

云鼎_云鼎（中国）四辊破碎机厂家高质量的生产技术和研发团队，经验丰富，拥有行业创新，这款创新设备是我公司专属设备，无一雷同，没有一台设备能够与其媲美，是目前畅销的设备，辅助企业迅速的发展。然后云鼎_云鼎（中国）重工利用强劲的技能实力为行业发展贡献了巨大的力量，是每一个创业者和企业必定的环保产品。
